Точность измерений является фундаментом надежной работы станций катодной защиты (СКЗ). В условиях эксплуатации на промышленных объектах РФ компоненты систем сталкиваются с серьезными испытаниями: от сезонных колебаний температур до повышенной влажности и вибраций. Для инженеров, ответственных за антикоррозийную защиту трубопроводов, ключевым приоритетом является долгосрочная стабильность характеристик шунта, так как даже незначительный дрейф сопротивления со временем может привести к погрешностям в работе контроллеров.

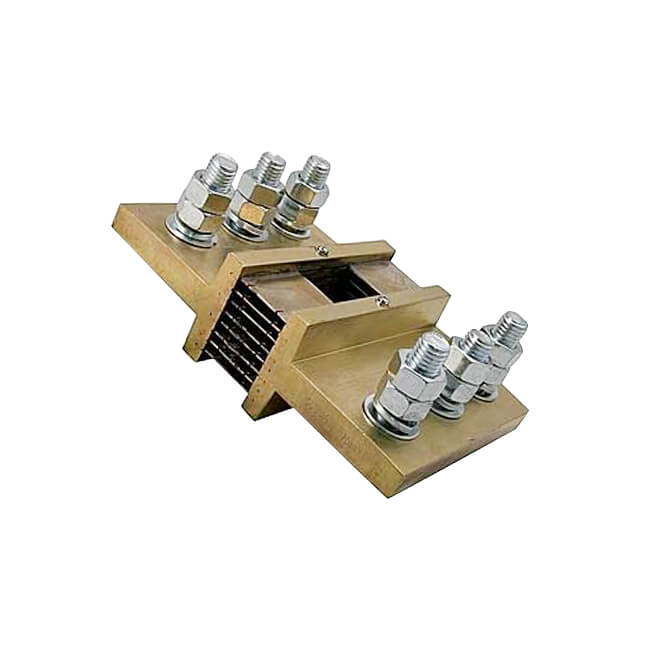

Серия FL-RU была разработана как технически усовершенствованная версия стандартных измерительных шунтов. При ее создании основной упор был сделан на улучшение температурной стабильности и механической прочности соединений. В этой статье мы рассмотрим технические особенности модели FL-RU и разберем, как выбор специализированных материалов помогает минимизировать риски при эксплуатации в сложных климатических зонах.
Основные технические вызовы при эксплуатации измерительных шунтов в полевых условиях
Несмотря на конструктивную простоту, измерительный шунт является прецизионным компонентом, чьи характеристики могут меняться под воздействием внешних факторов. В секторе катодной защиты и промышленной автоматизации инженеры чаще всего сталкиваются со следующими проблемами:
1. Температурная нестабильность (ТКС) Для России характерен широкий диапазон рабочих температур. Большинство стандартных шунтов общего назначения имеют ТКС (температурный коэффициент сопротивления), который может вызывать отклонения при экстремальных холодах или перегреве в закрытых шкафах СКЗ. Это создает «невидимую» погрешность, из-за которой данные мониторинга перестают отражать реальную картину защиты трубопровода.
2. Окисление контактных поверхностей В условиях высокой влажности или агрессивной среды поверхности медных наконечников шунта подвергаются окислению. Образование оксидной пленки увеличивает переходное сопротивление в местах подключения. Для сигнала 75 мВ даже микроскопическое изменение сопротивления в узлах контакта может привести к существенным искажениям итоговых показаний амперметра или контроллера.
3. Усталость материалов и деградация основания Длительная эксплуатация под высокой токовой нагрузкой вызывает термические напряжения. Если материалы основания и методы сварки резистивного элемента (манганина) с медными наконечниками не оптимизированы для циклических нагрузок, со временем могут возникнуть микродефекты, нарушающие целостность устройства.
Технологические преимущества серии FL-RU: Как мы обеспечиваем долговечность в экстремальных условиях
Для решения проблем, с которыми сталкиваются инженеры в полевых условиях, при производстве шунтов серии FL-RU применяются передовые методы металлообработки и строгий контроль качества материалов.
1. Использование высокоочищенного манганина с низким ТКС Резистивный элемент шунтов FL-RU изготовлен из прецизионного сплава манганина, прошедшего цикл искусственного старения. Это позволяет минимизировать температурный коэффициент сопротивления (ТКС). В результате, даже при значительных перепадах температур в неотапливаемых шкафах СКЗ, погрешность измерений остается в пределах заявленного класса точности 0.5.
2. Технология электронно-лучевой сварки В отличие от обычных методов пайки, в серии FL-RU применяется электронно-лучевая сварка для соединения манганина с медными наконечниками. Этот метод обеспечивает молекулярную диффузию металлов, создавая соединение, устойчивое к циклическим тепловым расширениям. Это гарантирует отсутствие микротрещин и стабильность сопротивления на протяжении многих лет эксплуатации.
3. Усиленное защитное покрытие и хладостойкое основание Контактные поверхности шунтов FL-RU проходят специальную гальваническую обработку (никелирование или лужение), что предотвращает окисление меди даже в условиях высокой влажности. Кроме того, изоляционные основания выполнены из армированных полимеров, которые не теряют прочности при температурах до -50°C, что критически важно для монтажных работ в зимний период.
Спецификации и совместимость: Как FL-RU интегрируется в российские промышленные стандарты
Одним из ключевых факторов при выборе измерительного компонента является его соответствие существующим проектным нормам. Серия FL-RU разработана с учетом специфики электротехнического оборудования, эксплуатируемого на территории РФ и стран СНГ.
Полная взаимозаменяемость с серией 75ШИ: Габаритные и установочные размеры шунтов FL-RU оптимизированы для быстрой замены устаревших советских и российских моделей без необходимости модификации шинопроводов или монтажных панелей.
Стандартный выходной сигнал 75 мВ: Это обеспечивает полную совместимость с большинством аналоговых амперметров и цифровых контроллеров СКЗ, используемых в энергетическом секторе.
Широкий диапазон номинальных токов: Линейка включает модели от 5А до 5000А и выше, что позволяет подобрать решение как для компактных шкафов управления, так и для мощных выпрямительных агрегатов.
Соответствие классу точности 0.5: Каждый шунт проходит строгую заводскую калибровку, гарантирующую минимальную погрешность в реальных рабочих условиях.
Для инженеров-проектировщиков мы предоставляем полные чертежи в формате CAD, что значительно упрощает процесс интеграции FL-RU в новые и модернизируемые объекты.
Заключение: Как обеспечить долгосрочную стабильность вашей системы мониторинга
Выбор измерительного шунта — это не просто покупка стандартного компонента, а инвестиция в безопасность и долговечность всей промышленной инфраструктуры. Для таких критически важных объектов, как станции катодной защиты или системы бесперебойного питания, надежность оборудования в зимний период не может быть предметом компромисса.
Шунты серии FL-RU предлагают инженерам и проектировщикам в России проверенное решение, сочетающее в себе классические стандарты точности с современными методами защиты от температурных и механических воздействий. Использование прецизионного манганина и технологий молекулярной сварки позволяет минимизировать эксплуатационные расходы и избежать внепланового обслуживания систем.
Наши рекомендации для специалистов:
Учитывайте климатический фактор: Всегда выбирайте шунты с подтвержденным низким ТКС, если оборудование эксплуатируется в неотапливаемых помещениях или на открытом воздухе.
Проверяйте тип соединения: Для ответственных узлов отдавайте предпочтение технологиям электронно-лучевой сварки, которые устойчивы к термической усталости.
Запрашивайте полную документацию: Наличие CAD-чертежей и протоколов заводских испытаний является залогом корректного проектирования и монтажа.
Если вы ищете надежные решения для мониторинга тока или вам требуется профессиональная консультация по подбору оборудования для специфических условий эксплуатации, наши технические специалисты всегда готовы поделиться опытом и предложить оптимальные варианты для ваших проектов.
Часто задаваемые вопросы
Q1: Можно ли использовать шунт FL-RU для прямой замены устаревших моделей 75ШИ?
Ответ: Да, габаритные и установочные размеры серии FL-RU полностью соответствуют российским стандартам для шунтов 75 мВ. Это позволяет производить замену без необходимости переделки шинопроводов или монтажных панелей в существующих станциях СКЗ.
Q2: Как шунт FL-RU ведет себя при температуре ниже -40°C?
Ответ: В отличие от обычных шунтов, FL-RU оснащен изоляционным основанием из хладостойкого армированного полимера и резистивным элементом с крайне низким ТКС. Это гарантирует отсутствие микротрещин в корпусе и сохранение класса точности 0.5 даже в условиях экстремальных сибирских морозов.
Q3: Предоставляете ли вы чертежи в формате CAD для проектных бюро?
Ответ: Да, мы поддерживаем инженеров-проектировщиков и предоставляем полные технические паспорта, а также чертежи в форматах PDF и CAD (DWG/STEP) для быстрой интеграции в новые проекты промышленной автоматизации.
Надежность промышленной инфраструктуры не терпит компромиссов. Выбирая шунты серии FL-RU, вы получаете не только прецизионный измерительный прибор, но и уверенность в стабильной работе вашей системы в любых климатических зонах России. Мы открыты для технического диалога и готовы предложить лучшие решения для ваших задач.
